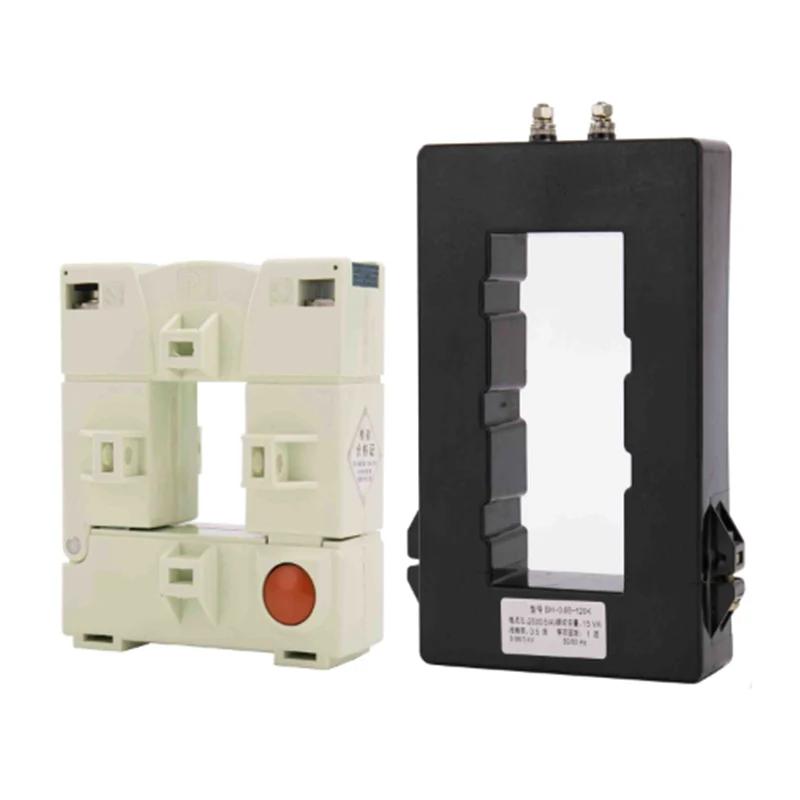

BH- 0.66 Series K Transformers di corrente

I trasformatori di corrente K-0.66 Series K sono il tipo di CT a core diviso. Utilizzato principalmente per applicazioni per cavi o bar-bus e per la misurazione e il monitoraggio di corrente. Il design del nucleo diviso gli consente di essere aperto, installato e chiuso senza scollegare il circuito a cui è collegato. Nota: tieni presente che l'avvolgimento secondario a circuito aperto è severamente vietato durante l'installazione TC, per evitare danni alla TC, nonché lesioni personali e incidenti.

Invia richiesta

Descrizione del prodotto

BH- 0.66 Serie K Transformer Currente Trasformatore di corrente Open Transformer e viene utilizzato principalmente nella barra del cavo o del bus attraverso, utilizzato come misurazione e monitoraggio della corrente e assemblato in una situazione di alimentazione.

Nota: l'assemblaggio del trasformatore di corrente, proibiva i due aperti, al fine di evitare danni al trasformatore di corrente ed evitare le attrezzature o incidenti di lesioni personali.

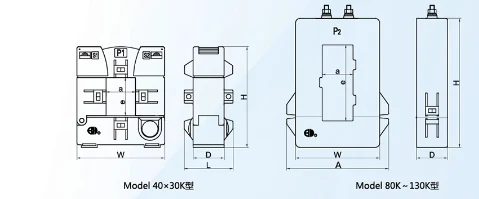

Specifiche e dimensioni

Modello	Dimensione del contorno (mm)						Dimensione della finestra (mm)
Modello	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

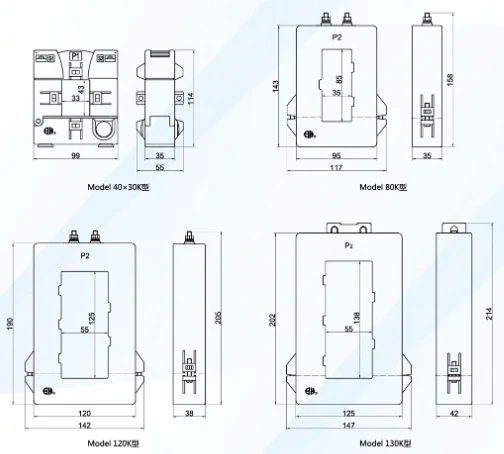

Diagramma

Parametri tecnici

Modello		40x30k	80k	120K	130k
Classe di precisione		0,5 1	0,5 1 2	0,5 1	0,5 1
Corrente primaria/secondaria Corrente (a)		(VA) BUORE VALITO (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Selezione dell'apertura

Sezione (M㎡) Numero di fili core		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
