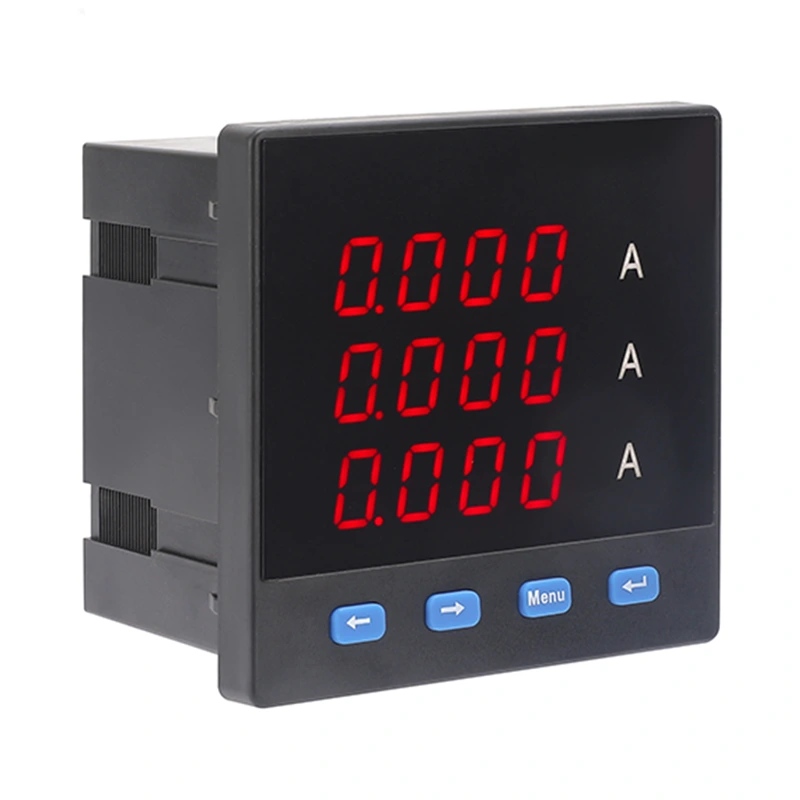

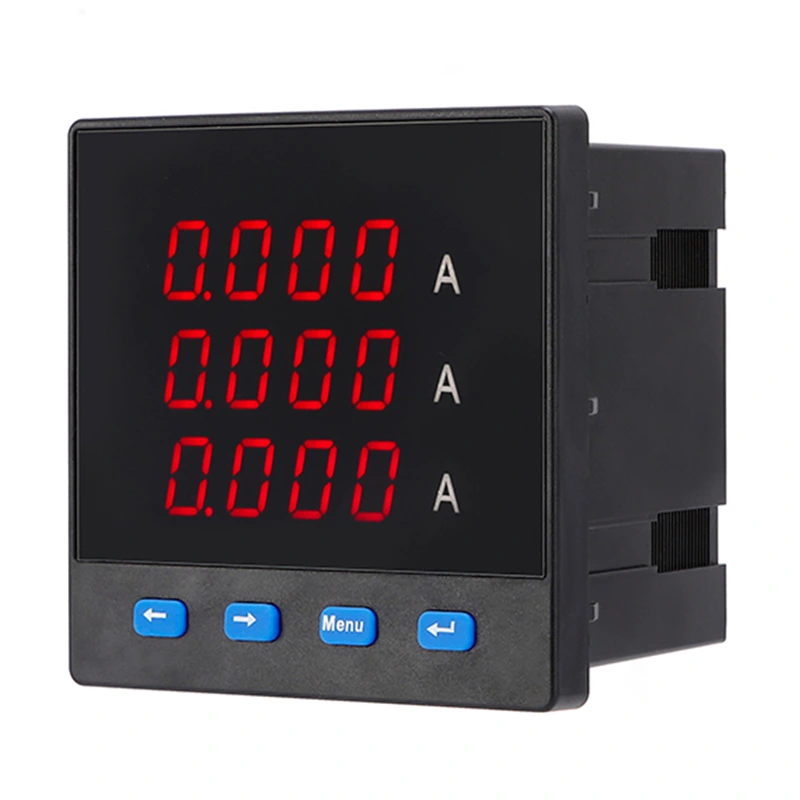

Amperometro trifase

Gli ammetri trifase sono strumenti essenziali per misurare e monitorare accuratamente le correnti elettriche nei sistemi di alimentazione trifase. Progettati per fornire letture precise del flusso corrente in ciascuna fase, questi contatori svolgono un ruolo cruciale nel garantire il funzionamento efficiente e sicuro dei sistemi elettrici industriali e commerciali.

Dimensioni del contorno e di montaggio

Tabella dimensioni dell'installazione (mm)

Dati tecnici generali

1. Alimentazione di lavoro: AC220V ± 10% 50/60Hz

2. Consumo energetico: <1,5 W

3. Accuratezza: misurazione RMS 0,5% di grado

4. Ambiente di lavoro: -10 ° C ~ 50 ° C

5. Ambiente di conservazione: -20 ° C ~ 75 ° C

6. Isolamento:> 5MΩ

Visualizza aiuto

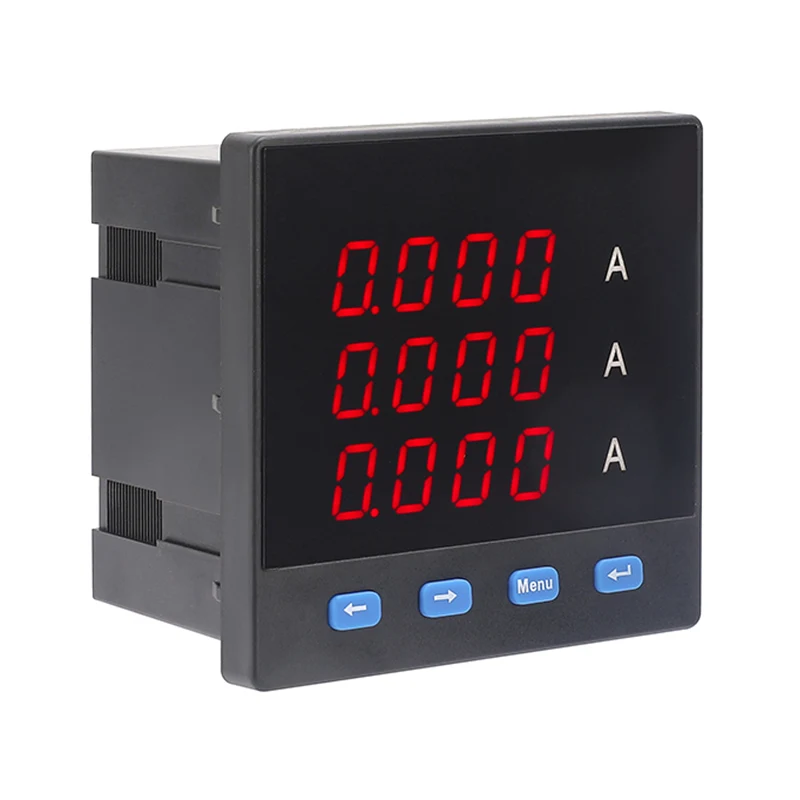

Descrizione della modalità di visualizzazione dell'amperometro

• Quando vengono visualizzati il ​​valore del display <10a, 3 decimali, ovvero X.xxx A

• Quando vengono visualizzati il ​​valore 10a≤display <100a, 2 decimali, ovvero: xx.xx A

• Quando viene visualizzato il valore di 100a≤display <1000A, viene visualizzato 1 decimale, cioè: xxx.x a

• Quando 1000A ≤ Valore display <10000A, non viene visualizzato alcun decimale, cioè: XXXX A

• Quando viene visualizzato il valore≥10000a, l'indicatore KA si illumina e il display legge: xx.xx ka

Descrizione della modalità di visualizzazione del voltmetro

• Quando viene visualizzato il valore del display <1kV, 1 decimale, ovvero: xxx.x v

• Quando 1kv≤display valore <10kv, non viene visualizzato alcun decimale, ovvero: xxxx v

• Quando 10kv≤display valore <100kV, l'indicatore KA si illumina e il display legge: xx.xx kv

• Quando 100kv≤displayed Value <1000kV, l'indicatore KA si illumina e il display legge: xxx.x kv

• Quando viene visualizzato il valore≥1000kv, l'indicatore KA si illumina e il display legge: XXXX KV

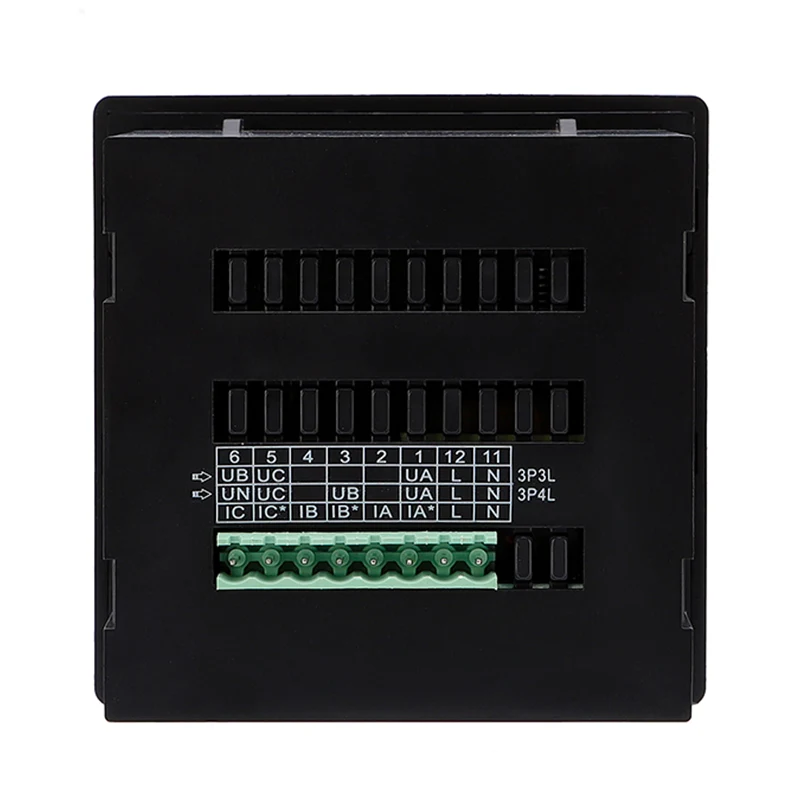

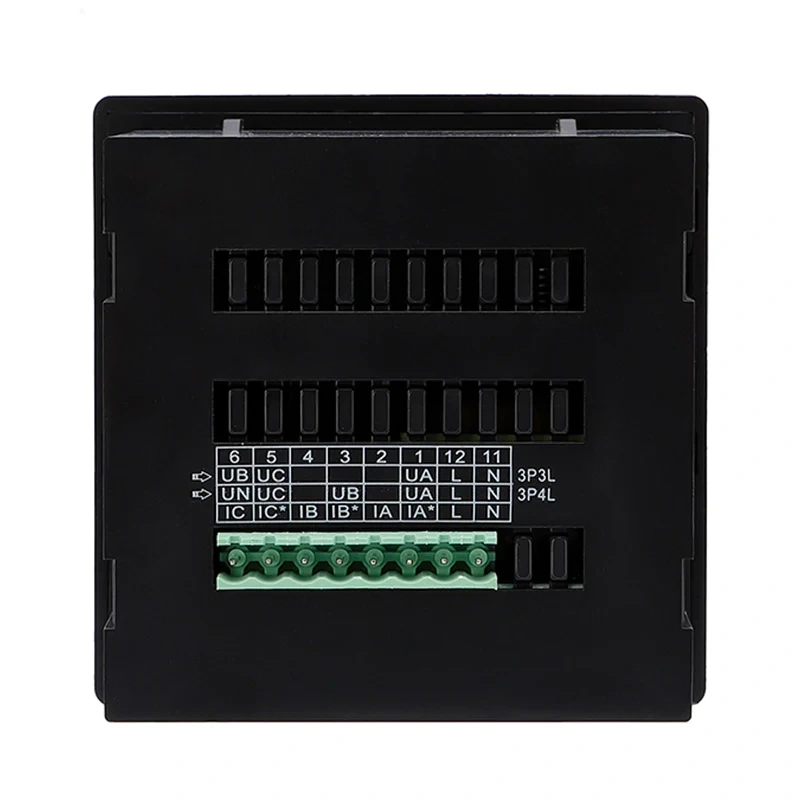

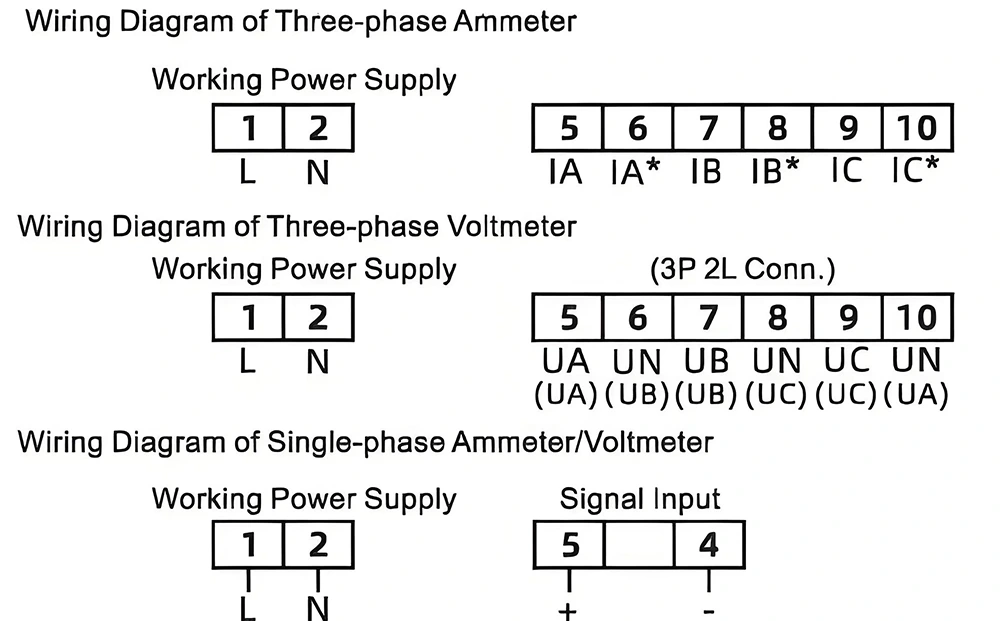

Schemi di cablaggio
