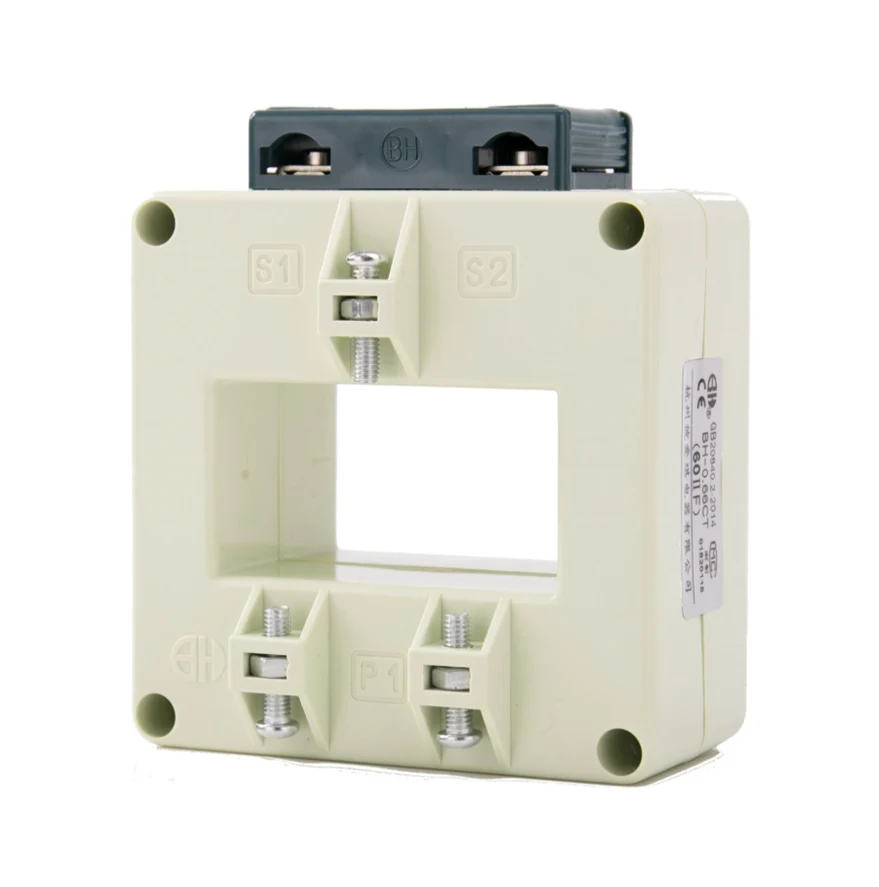

I trasformatori di corrente della serie F della serie F BH-0.66 sono strumenti di precisione progettati per misurazione e monitoraggio accurati delle correnti elettriche in varie applicazioni industriali. Questi trasformatori attuali sono costruiti con materiali di alta qualità e tecnologia avanzata per garantire prestazioni affidabili e durata a lungo termine.
. Accuratezza alta: i trasformatori di corrente della serie F BH-0.66 offrono un'elevata precisione nella misurazione corrente, rendendoli adatti per applicazioni critiche in cui la precisione è essenziale.
. Intervallo in tutto il mondo: questi trasformatori di corrente hanno un ampio intervallo di misurazione, consentendo loro di essere utilizzati in diversi sistemi elettrici con diversi livelli di corrente.
.COMPACT Design: il design compatto e leggero dei trasformatori di corrente della serie F BH-0.66 li rende facili da installare e integrare nei sistemi esistenti.
.Excellent Prestazioni: con un'eccellente linearità e un errore di angolo di fase basso, questi trasformatori di corrente offrono prestazioni coerenti e affidabili in varie condizioni operative.
. Standard di sicurezza: i trasformatori di corrente della serie F BH-0.66 sono conformi agli standard di sicurezza internazionali, garantendo un funzionamento sicuro in ambienti industriali.
Un prodotto brevettato. Caps.fit per la barra del cavo e del bus.Maily utilizzato per la strumentazione e la misurazione.
Combinate e migliorate le caratteristiche di entrambe le serie I e II. Per una migliore struttura, installazione e cablaggio più facili.

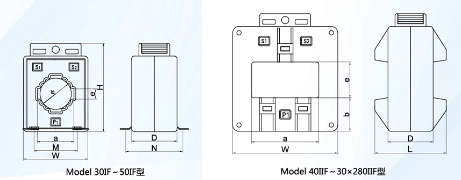

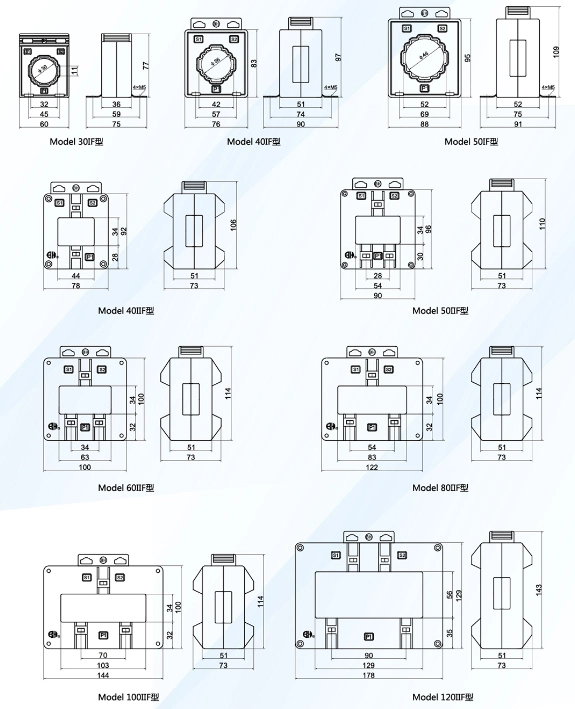

| Modello | Dimensione del contorno (mm) | Dimensione della finestra (mm) | Dimension instalrional (mm) | Installational Methed | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A b e g | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||

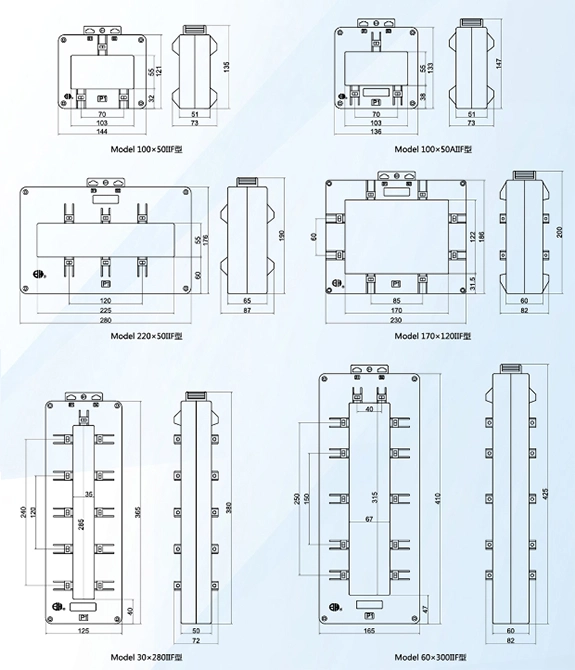

| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Modello | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Diametro del cavo | Φ30 | Φ36 | Φ46 | ||||||
| MAX BABBAR Dimensione/Qtà | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Classe di precisione | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2,5 (2) | |||||||
| 50 | 25 (2) | 2,5 (2) | |||||||
| 60 | 25 (2) | 2,5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
