I trasformatori di corrente della Serie III della Serie III BH-0.66 sono progettati per soddisfare le esigenze dei moderni sistemi elettrici, fornendo misurazione di corrente accurata e affidabile per una vasta gamma di applicazioni. Questi trasformatori sono costruiti con precisione e durata in mente, garantendo prestazioni a lungo termine in vari ambienti.
. Elevata precisione: la Serie III BH-0.66 offre una precisione eccezionale, garantendo una misurazione di corrente precisa per applicazioni sia industriali che commerciali.
. Design compatto: con un design compatto e leggero, questi trasformatori sono facili da installare e integrarsi nei sistemi esistenti senza occupare molto spazio.
. Ampia gamma di applicazioni: adatto per l'uso nei sistemi di gestione dell'energia, monitoraggio e protezione dell'energia, la serie III BH-0.66 è versatile e adattabile a diverse esigenze.
. Costruzione robusta: costruiti con materiali di alta qualità, questi trasformatori sono resistenti a fattori ambientali come umidità, fluttuazioni di temperatura e stress meccanico, garantendo un funzionamento affidabile nel tempo.
. Conformità agli standard: la Serie III BH-0.66 è conforme agli standard internazionali, garantendo la sicurezza e le prestazioni in conformità con le normative del settore.

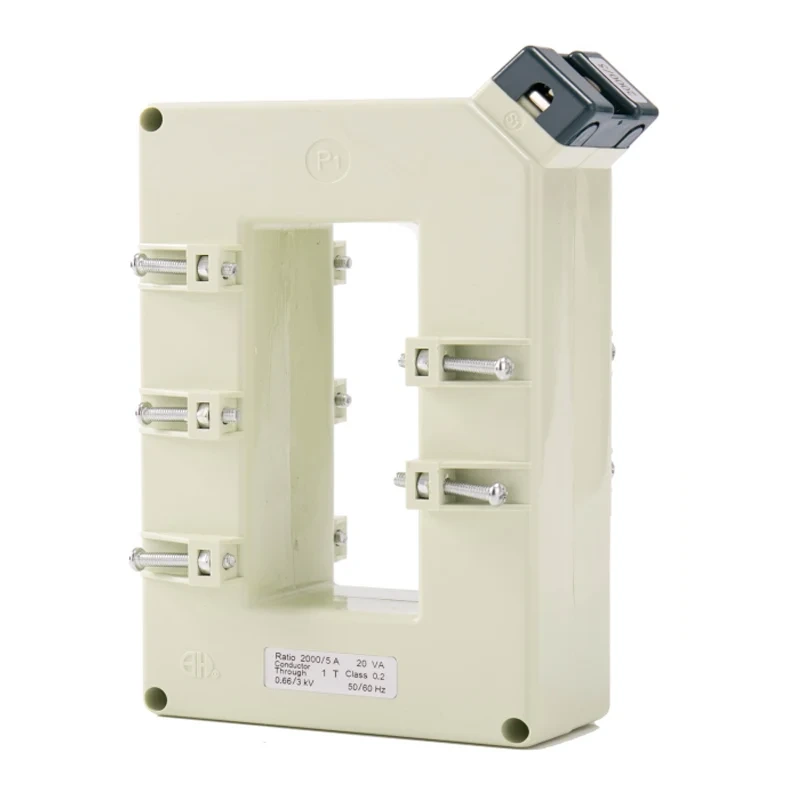

Finestra rettangolare (verticale) per adattarsi a barre di autobus singoli o multipli, in particolare barra di bus verticali. Usato per la strumentazione e la misurazione. Designato in fulllil i requisiti di strumentazione dei sistemi di alimentazione.

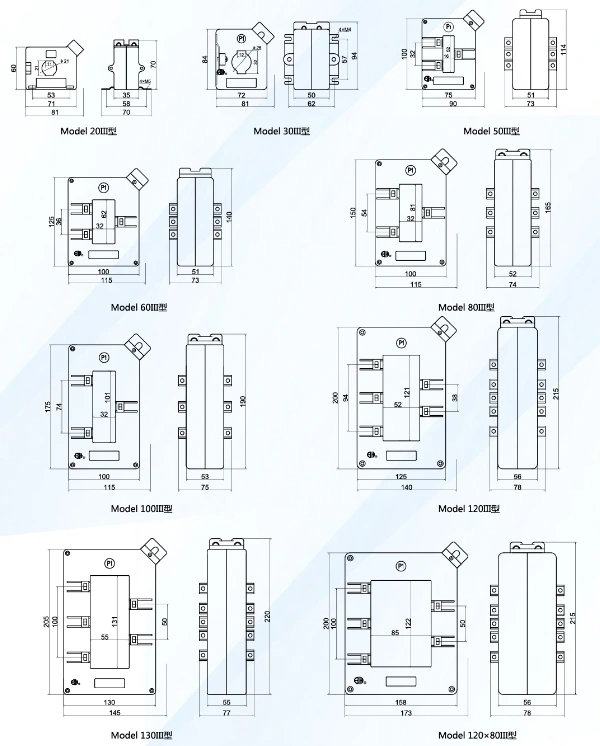

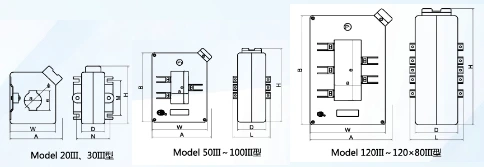

| Modello | Dimensione del contorno (mm) | Finestra diprion (mm) | IRCTR BtiOral Dimendon (MM) | Metodo installazionale | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Cler | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 caso | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Modello | 209 Cler | 30iii | 50iii | 60 caso | 80ium | 100iii | 120iii | 130iii | 120x80iii | |
| Diametro del cavo | Φ21 | Φ26 | ||||||||
| MAX BABBAR Dimensione/Qtà | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Classe di precisione | 0,5 1 | 0.2 0,5 | 02 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | 02 0,5 | 0.2 0,5 | 02 0,5 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
