I trasformatori di corrente della serie BH-0.66 ⅱ sono progettati per misurare e trasformare accuratamente le correnti elevate in valori standardizzati per scopi di monitoraggio e controllo. Con tecnologia avanzata e ingegneria di precisione, questi attuali trasformatori offrono prestazioni e durabilità affidabili in varie applicazioni industriali.
. Elevata precisione: la serie BH-0.66 ⅱ I trasformatori di corrente forniscono misurazioni precise con un alto livello di precisione.
. Ampia applicazione: adatto per l'uso in una vasta gamma di contesti industriali, tra cui distribuzione di energia, gestione dell'energia e monitoraggio delle attrezzature.
. Facile installazione: progettata per una facile installazione e integrazione nei sistemi esistenti, riducendo i tempi di inattività e i costi di manutenzione.
. Costruzione robusta: costruito per resistere a condizioni operative dure e garantire affidabilità per le prestazioni a lungo termine.
. Conformità: soddisfa gli standard internazionali per la qualità e la sicurezza, garantendo la conformità alle normative del settore.

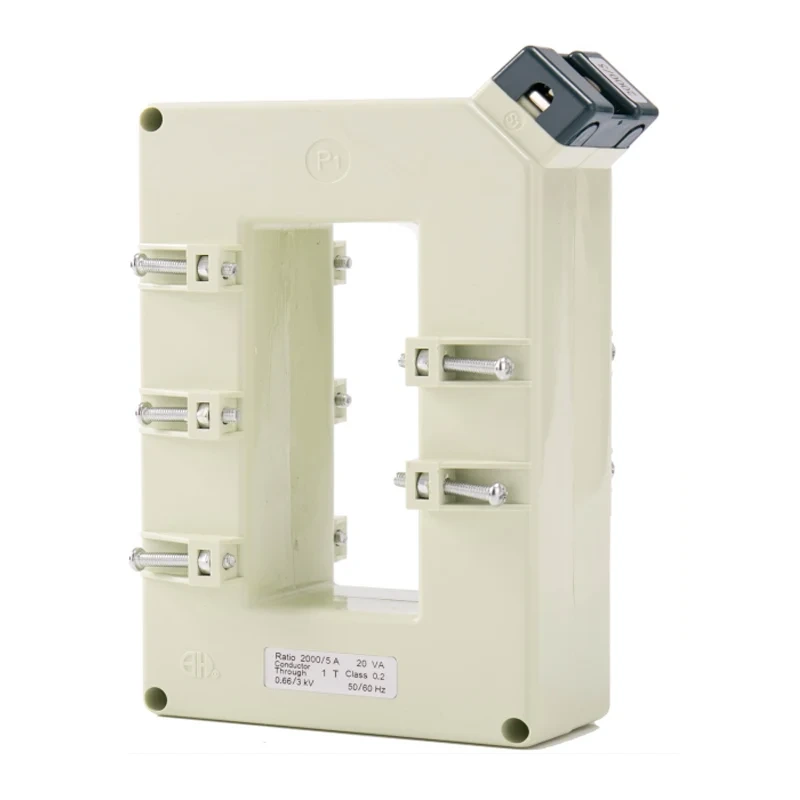

Finestra rettangolare (orizzontale) per adattarsi a più barre del bus e cavi. Utilizzato principalmente per la strumentazione e la misurazione, piena di resina epossidica all'interno dell'involucro.
Requisiti.

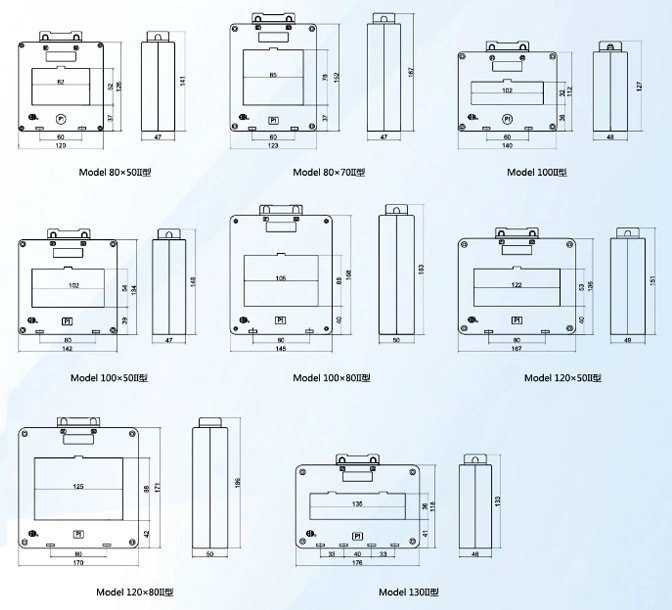

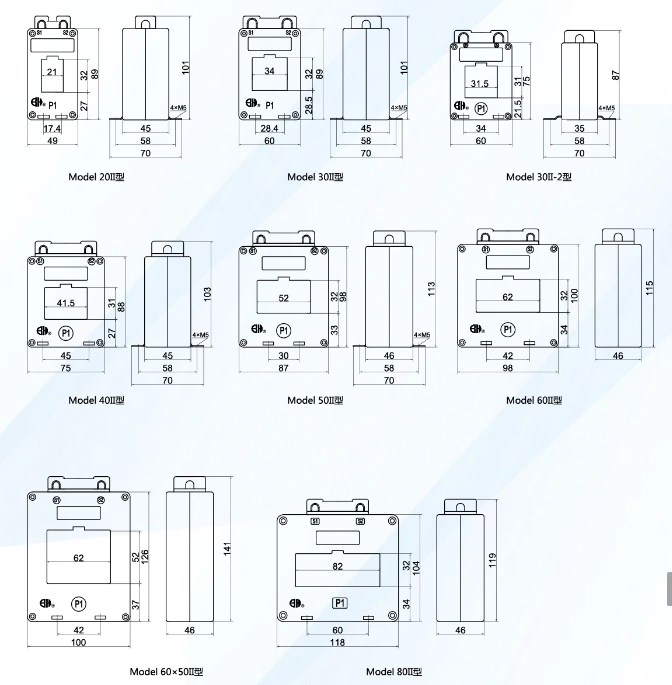

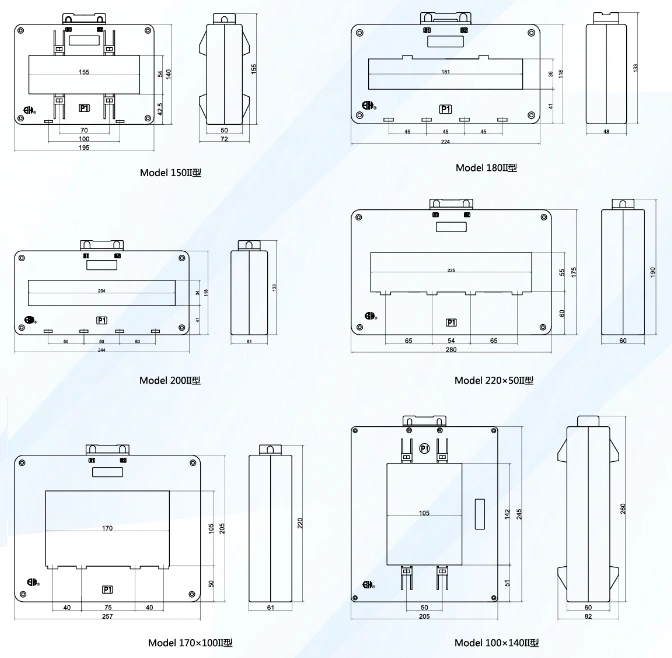

| Modello | Dimensione Cutline (mm) | Dimension WNDOW (mm) | Dimension instalazionale (mm) | Metodo installazionale | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ae | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ae | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Modello | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| MAX BABBAR Dimensione/Qtà | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Classe di precisione | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
