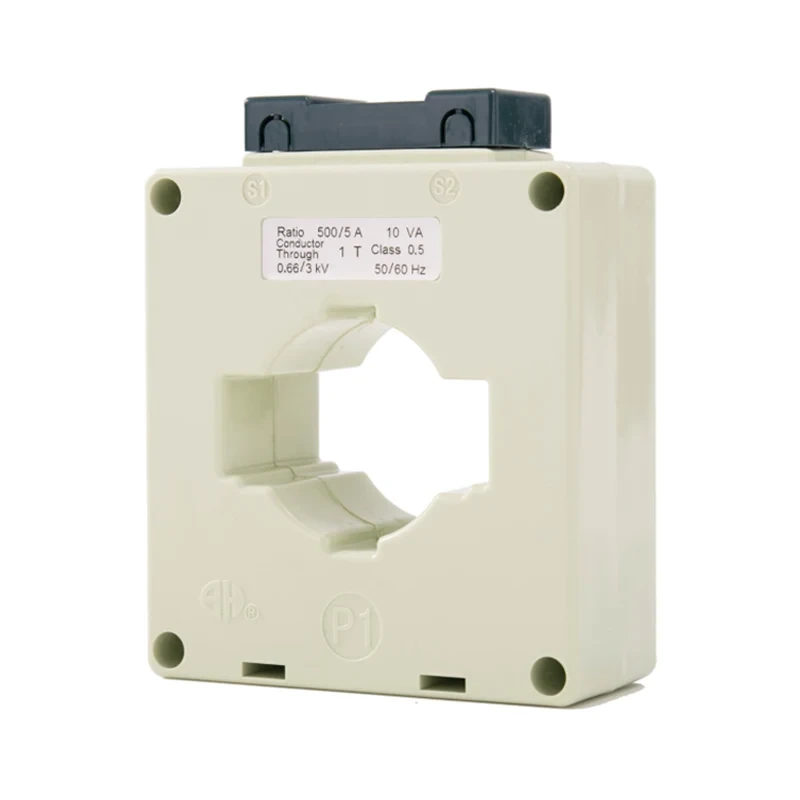

I trasformatori di corrente della serie I BH-0.66 sono strumenti di precisione progettati per misurazione e monitoraggio accurati delle correnti elettriche in varie applicazioni industriali. Questi trasformatori attuali sono costruiti con materiali di alta qualità e tecnologia avanzata per garantire prestazioni affidabili e durata a lungo termine.
. Elevata precisione: i trasformatori di corrente della serie I BH-0.66 offrono un'elevata precisione nella misurazione corrente, rendendoli adatti per applicazioni critiche in cui la precisione è essenziale.
. Ampia gamma di applicazioni: questi trasformatori attuali possono essere utilizzati in una vasta gamma di contesti industriali, tra cui distribuzione di energia, gestione dell'energia e monitoraggio delle attrezzature.
. Design compatto: il design compatto dei trasformatori di corrente della serie I BH-0.66 consente una facile installazione in spazi stretti senza compromettere le prestazioni.
. Costruzione robusta: costruiti per resistere a dure condizioni operative, questi attuali trasformatori sono resistenti e affidabili anche in ambienti difficili.
. Facile integrazione: i trasformatori di corrente della serie I BH-0.66 sono progettati per una facile integrazione nei sistemi elettrici esistenti, rendendoli ideali per il retrofit o il potenziamento di progetti.
Forma rettangolare con finestra a gradini per adattarsi alla barra del bus, nonché a single o multiclable. Le applicazioni di Main sono misurate e strumentazioni, piene di resina epossidica all'interno dell'involucro. Full, intervallo di rapporto completo con sei dimensioni per più scelte di applicazione. Con la funzionalità di carico migliorata, 30x30 ASSO
|

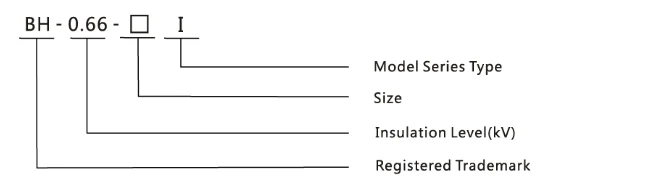

Modello |

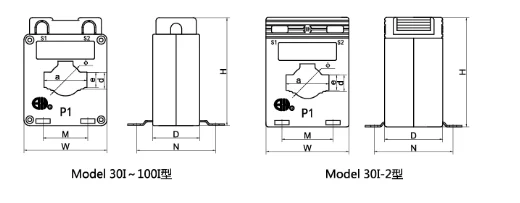

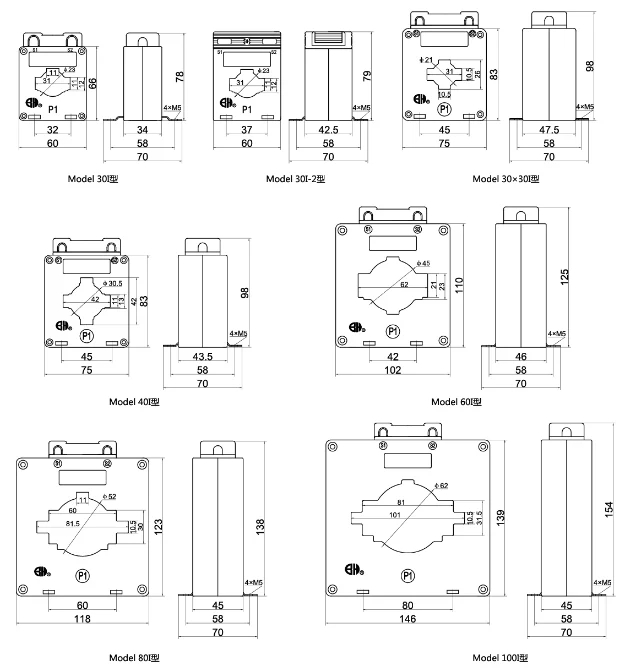

Dimensione del contorno (mm) | Dimensione della finestra (mm) | Dimension di installazione (mm) | Metodo installazionale | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | UN B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | UN ESSERE | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Modello | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Diametro del cavo | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| MAX BABBAR Dimensione/Qtà | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Classe di precisione | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2s 0,5 1 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2,5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2,5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2,5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
