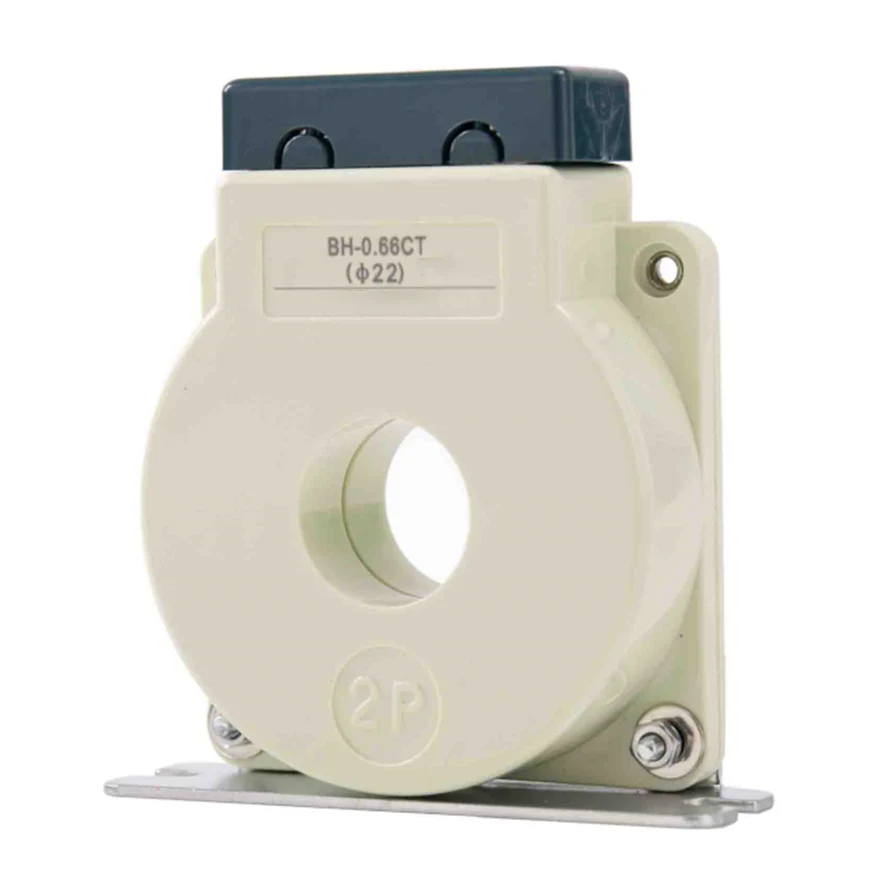

I trasformatori di corrente BH-0.66 Serie V sono progettati per la misurazione e il monitoraggio di corrente precisa nei sistemi elettrici a bassa tensione. Questi trasformatori sono ampiamente utilizzati nella gestione dell'energia, nella distribuzione di energia e nelle applicazioni industriali, garantendo prestazioni affidabili e accurate.
. Elevata precisione: la Serie V BH-0.66 offre una precisione di misurazione eccezionale, soddisfando gli standard internazionali per gli attuali trasformatori.
. Design compatto: la sua costruzione compatta e leggera consente una facile installazione in spazi limitati.
. Intervallo di corrente ampia: adatto a una vasta gamma di misurazioni di corrente, rendendola versatile per varie applicazioni.
. Costruzione durevole: costruito con materiali di alta qualità, garantendo affidabilità a lungo termine e resistenza ai fattori ambientali.
. Conformità alla sicurezza: rispetta gli standard di sicurezza e prestazioni pertinenti, fornendo tranquillità nelle applicazioni critiche.
• Sistemi di gestione dell'energia
• Reti di distribuzione dell'alimentazione
• Automazione industriale
• Sistemi di energia rinnovabile
Specifiche tecniche:
• Tensione nominale: 0,66 kV
• Frequenza: 50/60 Hz
• Classe di precisione: 0,5, 1.0
• Livello di isolamento: 3 kV
• Temperatura di funzionamento: da -25 ° C a +70 ° C
Finestra rotonda, con la finestra sei da φ15 aφ130.fitsssingle and multiple cavi. Usato mainly per la strumentazione e la misurazione. Flame Caseing per PC ritardanti. Multi scelte di esterno per soddisfare requisiti speciali.

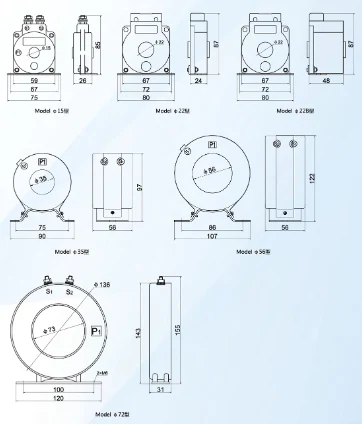

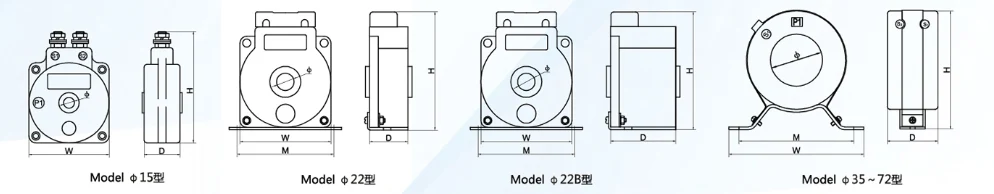

| Modello | Dimensione del contorno (mm) | Dimensione della finestra (mm) | Dimension instalazionale (mm) | Metodo installazionale | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Modello | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Diametro del cavo | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Classe di precisione | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 1 | 0.2 0,5 | 0.2 0,5 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
