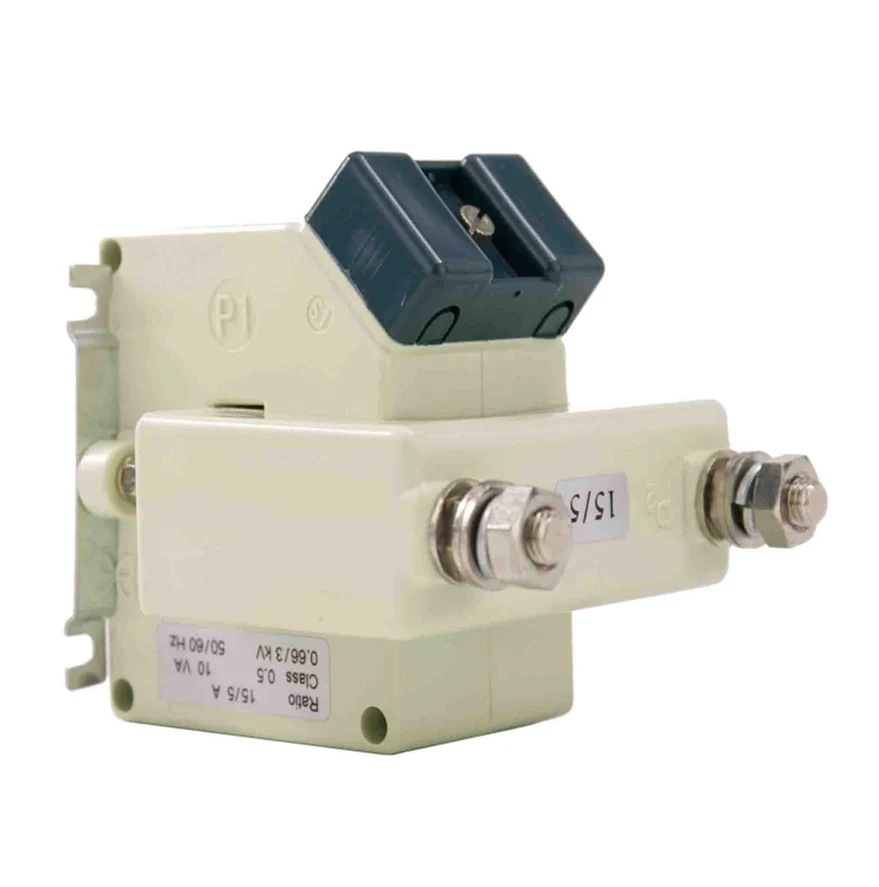

I trasformatori di corrente della serie G Series B BH-0.66 sono progettati per soddisfare i requisiti impegnativi dei moderni sistemi elettrici, offrendo un'elevata precisione, affidabilità e durata. Questi trasformatori sono ampiamente utilizzati nella misurazione dell'energia, protezione e applicazioni di controllo in vari settori.
Misurazione ad alta precisione:
I trasformatori di corrente della serie G Series B BH-0.66 forniscono una precisione eccezionale, garantendo una misurazione affidabile della corrente sia nei sistemi a bassa che ad alta potenza.
Design compatto e robusto:
Con un design compatto e leggero, questi trasformatori sono facili da installare e integrarsi nei sistemi esistenti. La costruzione robusta garantisce prestazioni a lungo termine anche in ambienti difficili.
Intervallo di corrente ampia:
La serie supporta una vasta gamma di correnti primarie, rendendolo adatto a diverse applicazioni, dalle ambienti residenziali a industriali.
Sicurezza e conformità:
Conformati agli standard internazionali, la serie G Serie G di BH-0.66 Transformers è progettata pensando alla sicurezza, garantendo un funzionamento e protezione affidabili contro i guasti elettrici.
Applicazioni versatili:
Ideale per l'uso nella misurazione dell'energia, nel monitoraggio dell'alimentazione e nei relè di protezione, questi trasformatori sono versatili e adattabili a vari sistemi elettrici.
• Tensione nominale: 0,66 kV
• Frequenza: 50/60 Hz
• Classe di precisione: 0,2, 0,5, 1.0
• Intervallo di corrente primaria: fino a 5000A
• Corrente secondaria: 1a o 5a
• Classe di isolamento: Classe A o Classe B
• Opzioni di montaggio: binario DIN, pannello o montaggio a foro attraverso
Applicazioni:
• Sistemi di misurazione e fatturazione dell'energia
• Monitoraggio della qualità dell'alimentazione
• Sistemi di protezione e controllo
• Automazione industriale
Tipo di collegamento del filo. Utilizzato per la strumentazione e il metroratura della corrente inferiore a 400amps. Classe di accuratezza alta e grandi oneri, non è necessario il canto multiplecabile.

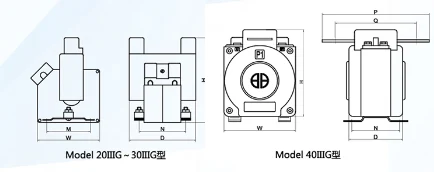

| Modello | Dimensione del contorno (mm) | Dimessioni irradiative (MM) | Dimension di vittoria (mm) | Metodo installazionale | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 Counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300a | 180 | 145 | Φ13 | L | ||||||
| 400a | 190 | 150 | Φ13 | L | ||||||
| Modello | 20 Counn | 30iiig | 40iiig | |
| Classe di precisione | 0,5 1 | 0.2 0,5 | 02 0,5 | |
| Corrente primaria/secondaria Corrente (a) |
BUORE VALUTATO (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
