Il misuratore di potenza multifunzionale è una sorta di misurazione programmabile, display, comunicazione digitale.
I misuratori di alimentazione multifunzionale con funzioni come la trasmissione e l'output di comunicazione e impulso di alimentazione possono completare la misurazione della potenza, la misurazione della potenza, la visualizzazione dei dati, la raccolta e la trasmissione e possono essere ampiamente utilizzati nell'automazione della sottostazione, nell'automazione della distribuzione della potenza e nell'automazione intelligente e nella misurazione della potenza interna, nella gestione delle imprese delle imprese. Valutazione. L'accuratezza della misurazione è 0,5, realizzando la visualizzazione del campo LED e l'interfaccia di comunicazione digitale RS-485 remota, utilizzando il protocollo di comunicazione Modbus-RTU.
|

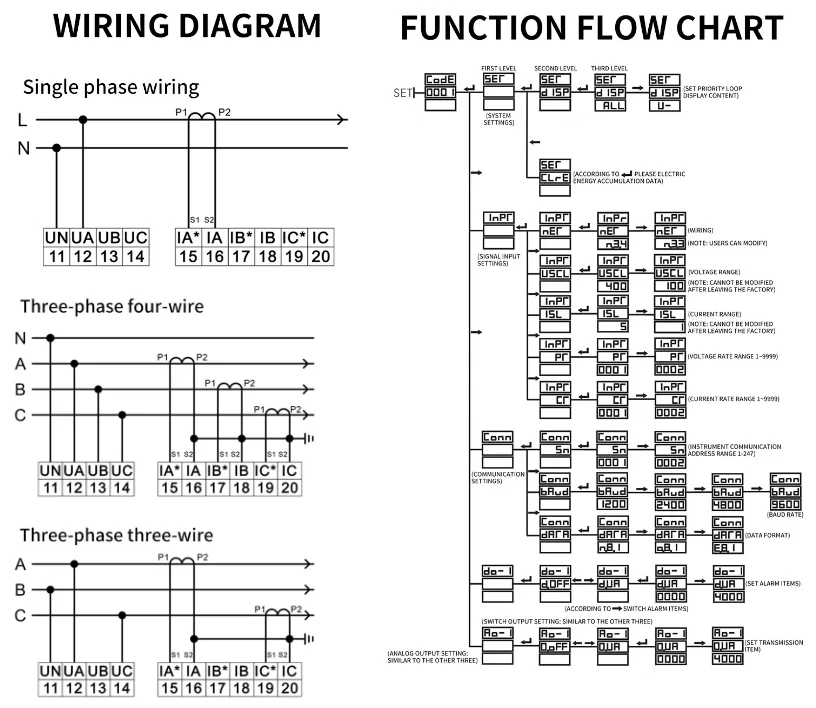

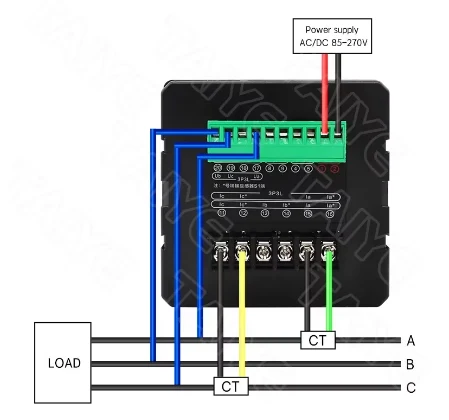

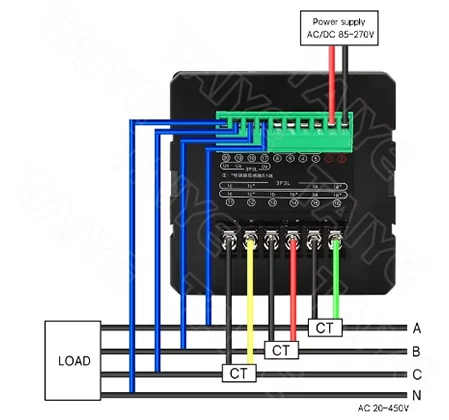

Cablaggio |
V33 trifase a quattro fili Y34/trifase V33 |
|
Allineare |
400V/100V |
|
Sovraccarico: |
Continuo: 1,2 volte, istantaneo: 2 volte |
|
Consumo energetico: |
<1VA |
|
Allineare: |
5a/1a |
|
Sovraccarico: |
Continuo: 1,2 volte, istantaneo: 2 volte |
|
Consumo energetico: |
<1VA |
|
Frequenza: |
40 ~ 65Hz |
|
Alimentazione elettrica: |
AC220V o AC/DC80-270V |
|
Pulse di energia elettrica: |
Uscita del collettore OptoCupler passivo, larghezza dell'impulso fisso 80ms ± 20% |
|
Comunicazione: |
RS485 Interfaccia di comunicazione, compartimento fisico. Conformarsi al protocollo International Standard Modbus-RTU. La velocità di comunicazione è 1200 ~ 9600. Metodo di validità N81, E81, O81 |
|
Uscita analogica: |
0/4 ~ 20Ma o 0 ~ 5/30VDC Output di trasmissione, voci di trasmissione di impostazione programmabile e valori corrispondenti |
|
Output di relè: |
Output di telecomando/relè di allarme programmabile. Capacità 5A/250VAC, 5A/250VDC. Potenza di allarme programmabile, ingresso interruttore, ingresso analogico o modalità di controllo remoto |
|
Interruttore di telemetria: |
Misurazione dell'input dell'interruttore di telemetria, input di contatto a secco passivo, output di allarme associato programmabile |
|
Livello di misurazione: |
Potenza (0,5), frequenza (± 0,1Hz), energia attiva (0,5S), energia reattiva (1), ingresso analogico (0,5) |
|

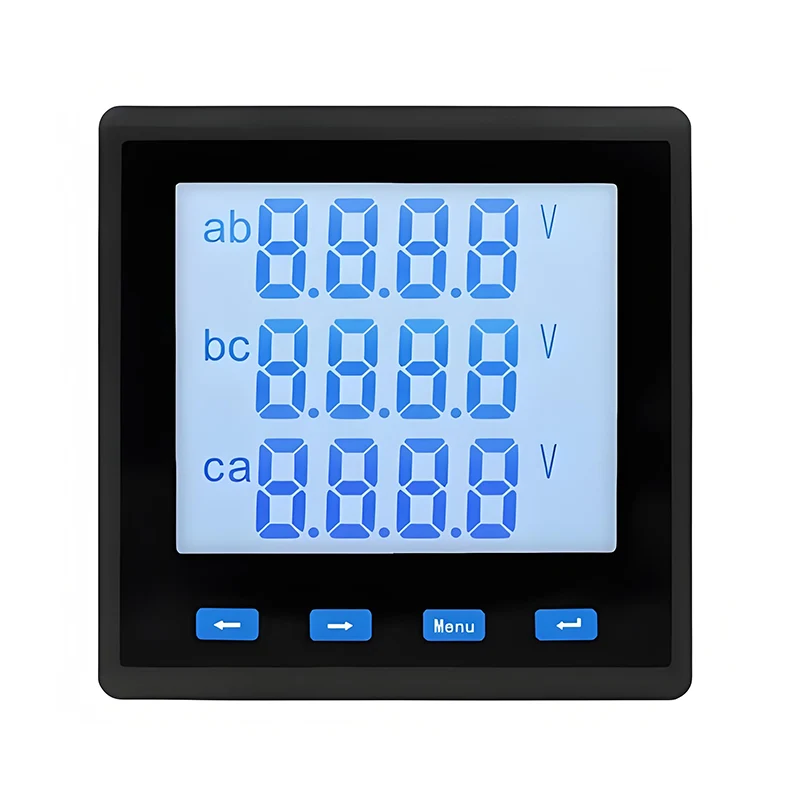

Modalità di visualizzazione: |
LCD |
|
Temperatura di lavoro: |
-10 ~ 50ºC |

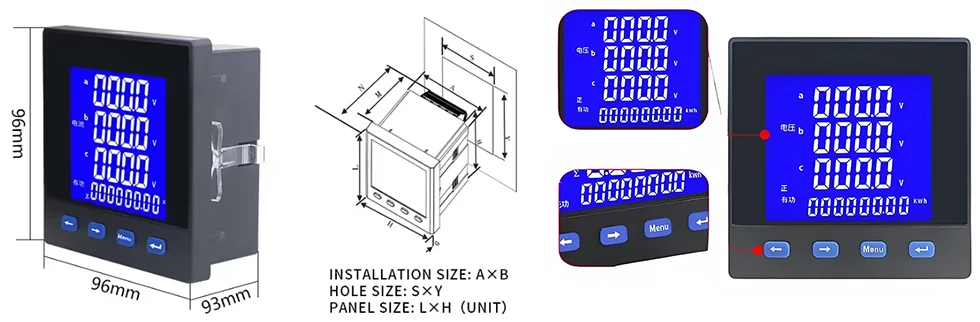

| DIMENSIONI (LXH) Unità (mm) |
Dimensione di adattamento dello schermo (Axb) Unità (mm) |
Dimensione del foro (Sxy) Unità (mm) |
TOTALE LUNGHEZZA (N) (mm) |
PROFONDITÀ (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
